Bản mã là gì?

Khái niệm về bản mã
Bản mã (Gusset plate) hay thép bản mã, sắt bản mã, bản mã cầu thang, cừ sạn (cách gọi trong miền Nam),.. là một tấm thép được hàn thành hộp vuông đặt ở đầu cọc bê tông,

có tác dụng hàn nối giữa hai cọc bê tông với nhau trong quá trình ép cọc xuống đất hoặc có vai trò tạo một bản gờ cố định để làm trung gian cho bu lông ốc vít, đinh tán,.. tạo liên kết cố định vào các cấu trúc độc lập với nhau hoặc hỗ trợ cho việc căn chỉnh trong cấu trúc thiết kế.


Bản mã được sử dụng ở các vị trí khớp, điểm uốn cong hoặc mối liên kết rời rạc để hỗ trợ việc chuyển ứng suất giữa các chi tiết tham gia vào kết nối từ đó, giúp tăng cường mối nối và lực bám giữa chúng.

Có nhiều phương pháp cố định bản mã, trong đó phổ biến nhất là cố định bằng đinh tán, bulong, hàn hoặc ép.

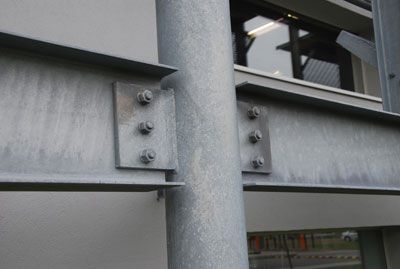

Ta có thể tìm thấy bản mã được sử dụng rộng rãi trong liên kết dầm cột của các cây cầu, sử dụng cho quá trình thi công móng nhà, cao ốc, móng cầu,.. hoặc rất nhiều cấu trúc xây dựng khác trong thực tế.

Cấu tạo của bản mã

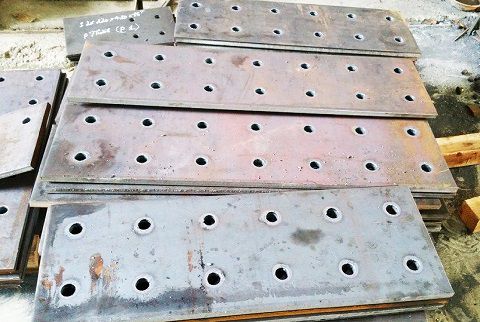

Bản mã có hình dáng và cấu tạo vô cùng đơn giản, các tấm bản mã thông dụng được bắt gặp nhiều trong thực tế thường có dạng hình vuông, hình chữ nhật hoặc hình thang, bề mặt được dập lỗ để cho bulong đi qua.

Bên cạnh đó, ta cũng có thể bắt gặp các bản mã có hình tam giác, hình tròn, hình oval hoặc một hình dạng tùy chỉnh để phù hợp với các khớp nối, các cạnh của dầm cột.

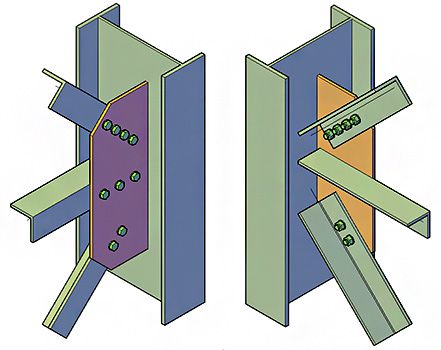

Nhìn chung, hình dạng, kích thước và độ dày của bản mã sẽ phụ thuộc rất lớn vào thiết kế dầm cột, lực và tải trọng của kết cấu thép sao cho nó có thể chứa được hết các đường hàn liên kết thanh dàn (chiều dài đường hàn, cách bố trí bulong ốc vít) và góc giữ cạnh bản mã với trục thanh không nhỏ hơn 15 độ để đảm bảo sự truyền lực từ thanh vào bản mã.

Vật liệu làm bản mã
Bản mã thường được làm từ thép cán nguội, thép mạ kẽm, thép không gỉ... Trong đó, bản mã bằng thép mạ kẽm là loại có khả năng chống gỉ sét cao, độ cứng và tuổi thọ sử dụng cao.

Thép SS400 là một trong những loại thép được sử dụng để làm bản mã phổ biến nhất hiện nay. Với độ cứng và lực kéo đứt cao, bản mã liên kết làm từ thép SS400 chuyên dùng để thi công nhà thép tiền chế hoặc thi công các công trình công nghiệp.


Ngoài ra, để tăng cường khả năng bảo vệ cho bản mã, sau khi lắp đặt hoàn tất có thể sơn phủ lên bề mặt thép bản mã cũng như toàn bộ kết cấu thép của công trình xây dựng, kiến trúc.

Bên cạnh đó, bản mã cũng có thể được làm bằng chất liệu đồng hoặc nhôm (nhưng không thông dụng), và bản mã làm từ các chất liệu này thường chỉ phù hợp cho các cấu trúc nhỏ không yêu cầu cao về khả năng chịu lực.
