Tổng hợp thông số cần nhớ khi cần thay thế thanh nhiệt, điện trở nồi hơi

Khi cần thay điện trở đun nước hoặc thanh nhiệt trong nồi hơi, chỉ gửi ảnh linh kiện cũ thường chưa đủ để xác định mẫu thay thế. Kiểu lắp, kích thước phần ngập, thông số điện và điều kiện làm việc cần được đối chiếu cùng nhau.

Bài viết này giúp bạn lập checklist thông tin từ nhãn máy, bản vẽ và cụm điện trở cũ. Nếu chưa đọc được một thông số, hãy ghi “chưa rõ” thay vì suy đoán từ hình dáng.

1. Xác định kiểu lắp: đầu ren hay mặt bích
Quan sát vị trí điện trở nối với thành bồn hoặc nồi. Một số cụm lắp bằng đầu ren; một số dùng mặt bích bắt bu-lông. Ghi lại kiểu lắp, dấu hiệu nhận dạng trên cụm cũ và chụp ảnh mặt tiếp xúc để người tư vấn phân biệt cấu hình.

Với loại đầu ren, ghi kích thước ren theo nhãn, bản vẽ hoặc dụng cụ đo phù hợp; nếu chưa xác định được bước ren, hãy chụp cận cảnh và ghi rõ chưa đo được. Với loại mặt bích, ghi hình dạng, kích thước ngoài, độ dày nếu biết, số lỗ và cách bố trí lỗ. Nếu có bản vẽ hoặc mặt bích đối ứng, gửi kèm để đối chiếu.


Kiểu lắp Thông tin nên ghi
Đầu ren Kích thước/ký hiệu ren nếu xác định được, chiều dài phần ren, mặt làm kín và hướng đầu đấu dây. Không đoán cỡ ren chỉ bằng cách nhìn ảnh.

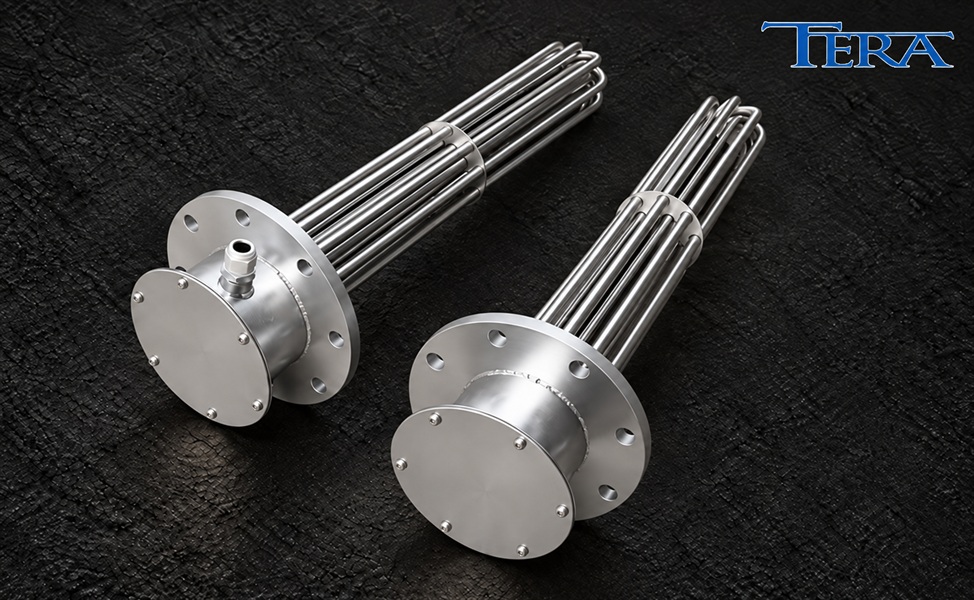

Mặt bích Hình dạng, kích thước mặt bích, số lỗ, đường kính lỗ và khoảng cách/bố trí tâm lỗ; gửi bản vẽ hoặc ảnh mặt bích đối ứng nếu có.
Cụm lắp khác Ghi lại hình dạng đầu nối, gioăng, bu-lông hoặc cơ cấu giữ; chụp ảnh tổng thể và ảnh cận để thể hiện các chi tiết lắp ghép.

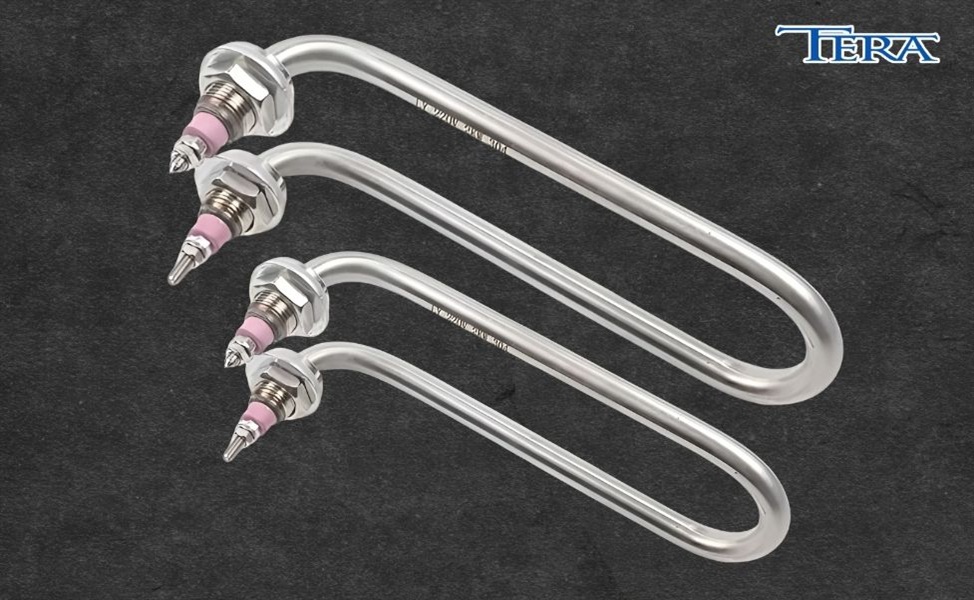

>>> Xem thêm: Thông tin sản phẩm điện trở đun nước chữ U 220V tại đây.

2. Đo chiều dài và không gian lắp
Ghi chiều dài phần điện trở tính từ mặt chuẩn lắp — chẳng hạn mặt bích hoặc mặt làm kín — đến đầu xa nhất của cụm. Nêu rõ điểm bắt đầu và điểm kết thúc của số đo; không dùng chiều dài tổng thể thay cho chiều dài ngập nếu hai kích thước khác nhau.

Đo hoặc tra bản vẽ khoảng trống bên trong bồn, khoảng cách tới thành đối diện và các chi tiết có thể cản trở cụm thanh nhiệt. Nếu cụm có nhiều nhánh chữ U, ghi số nhánh và chụp ảnh nhìn từ đầu thanh để thể hiện cách bố trí. Tài liệu nhà sản xuất cũng tách riêng chiều dài ngập, đoạn không gia nhiệt và kích thước bó thanh trong bản vẽ lắp; vì vậy nên đối chiếu đúng mốc đo của thiết kế cũ.

Nếu là nồi hơi, có thể đối chiếu kiểu sản phẩm và thông tin công khai ở danh mục điện trở nồi hơi. Danh mục giúp nhận diện nhóm sản phẩm, còn kích thước thay thế vẫn cần căn cứ vào cụm thực tế hoặc bản vẽ thiết bị.

3. Đọc riêng thông số điện trên nhãn
Chụp rõ nhãn điện trở cũ hoặc ghi lại mã sản phẩm, điện áp định mức, số pha và công suất. Nếu các thông tin này nằm trên nhãn máy hoặc sơ đồ điện thay vì trên điện trở, ghi rõ nguồn lấy thông tin. Với cụm nhiều thanh, xác định công suất ghi cho từng thanh hay cho toàn bộ cụm nếu tài liệu thể hiện điều đó.

Không suy ra điện áp định mức của điện trở chỉ từ điện áp nguồn tổng của nhà máy; cũng không suy công suất từ kích thước hoặc số nhánh. Nếu nhãn mất, mờ hoặc thông tin giữa nhãn và hồ sơ máy không khớp, đánh dấu là cần kiểm tra bởi người phụ trách điện trước khi chốt cấu hình.

>>> Xem thêm: Thông tin sản phẩm điện trở nồi hơi inox 304 tại đây.
4. Mô tả môi chất và điều kiện vận hành
Ghi rõ môi chất được gia nhiệt là nước, dầu hay dung dịch khác; nếu là dung dịch, nêu tên hoặc thành phần theo tài liệu an toàn hiện có. Cho biết nhiệt độ vận hành dự kiến, áp suất làm việc theo hồ sơ thiết bị, mức chất lỏng thấp nhất và hướng lắp của cụm điện trở nếu biết.

Các thông tin này ảnh hưởng đến việc xem xét vật liệu vỏ, kiểu lắp và cấu hình gia nhiệt. Không chọn vật liệu chỉ dựa vào tên gọi chung như “nước” hoặc “hóa chất”; thành phần thực tế và điều kiện vận hành cần được người có chuyên môn đối chiếu. Tài liệu kỹ thuật của nhà sản xuất điện trở ngâm cũng yêu cầu thông tin môi chất, áp suất làm việc và hướng lắp khi xác định cấu hình.

Với nồi hơi hoặc bình kín, việc tháo lắp phải tuân theo quy trình an toàn của thiết bị. Cô lập nguồn điện, chờ nguội, xả áp và xác nhận không còn áp suất trước khi mở cụm; không tháo thiết bị khi hệ thống còn áp suất hoặc chân không. Công việc điện và áp lực cần do người có chuyên môn thực hiện.

5. Chụp ảnh và gửi checklist đối chiếu
Chuẩn bị ảnh tổng thể vị trí lắp, ảnh toàn bộ điện trở cũ, ảnh cận nhãn và ảnh mặt ren/mặt bích. Đặt thước cạnh chi tiết trong ảnh khi phù hợp, nhưng ghi số đo riêng bằng đơn vị mm. Nếu có bản vẽ, mã máy hoặc tài liệu điện, gửi kèm để làm rõ các thông số chưa đọc được.

Mẫu thông tin gửi khi cần đặt thay điện trở đun nước/nồi hơi:

1. Tên thiết bị, model máy hoặc mã cụm điện trở:
2. Môi chất gia nhiệt và thông tin thành phần nếu có:
3. Kiểu lắp: đầu ren / mặt bích / loại khác / chưa rõ:
4. Kích thước đầu nối hoặc mặt bích, số lỗ và bố trí lỗ:
5. Chiều dài phần ngập; ghi rõ mốc bắt đầu và kết thúc:
6. Kích thước không gian lắp và vật cản bên trong bồn:
7. Điện áp, số pha, công suất theo nhãn hoặc sơ đồ:
8. Nhiệt độ, áp suất vận hành và hướng lắp theo hồ sơ thiết bị:
9. Ảnh toàn cảnh, ảnh nhãn, ảnh đầu nối và bản vẽ (nếu có):
10. Thông tin chưa xác định:

Danh sách này hỗ trợ bước đối chiếu ban đầu, không thay thế việc xác nhận thông số thiết kế hoặc đánh giá an toàn của hệ thống. Nếu chưa có đủ thông tin, hãy nêu rõ phần còn thiếu để được hướng dẫn bước kiểm tra tiếp theo.

Kết luận
Trước khi thay điện trở đun nước hoặc điện trở nồi hơi, hãy ghi riêng kiểu lắp, kích thước theo đúng mốc, thông số điện trên nhãn và môi chất làm việc. Với điện trở đầu ren hoặc điện trở mặt bích, cần đối chiếu đúng kích thước và cấu hình lắp thay vì chỉ dựa vào hình dáng bên ngoài.

Qua bài viết “Cách chọn và thay điện trở đun nước đúng kích thước”, hy vọng bạn có thể chủ động chuẩn bị đầy đủ thông tin cần thiết trước khi đặt thay, từ kiểu lắp, kích thước, thông số điện đến điều kiện vận hành. Ảnh rõ, số đo có đơn vị và hồ sơ thiết bị sẽ giúp quá trình đối chiếu có căn cứ hơn. Nếu chưa xác định được thông số, nên ghi rõ “chưa rõ” thay vì tự suy đoán.

Gửi ảnh và checklist để Điện trở Tera hỗ trợ đối chiếu qua trang Liên hệ.
