Van 1 chiều máy bơm tăng áp và bài toán búa nước khi mất điện

Trong hệ thống cấp nước sử dụng bơm tăng áp, một tình huống cần được quan tâm là máy bơm đang hoạt động thì mất điện hoặc dừng đột ngột. Khi đó, dòng nước không biến mất ngay lập tức. Cột nước trong đường ống vẫn có quán tính và có thể xuất hiện dòng chảy ngược.

Đây là lý do van 1 chiều máy bơm tăng áp thường được sử dụng để hạn chế dòng nước quay ngược về phía bơm.

Tuy nhiên, có một điểm quan trọng: lắp van 1 chiều không đồng nghĩa với việc hệ thống chắc chắn không có búa nước.

Hiện tượng búa nước còn phụ thuộc vào tốc độ thay đổi dòng chảy, đặc tính đường ống, chiều dài tuyến ống, vận tốc nước, thời gian đóng van và chế độ dừng của bơm. Các tài liệu kỹ thuật về pump discharge check valve cũng nhấn mạnh rằng check valve chỉ là một phần trong bài toán kiểm soát quá độ thủy lực.

1. Điều gì xảy ra khi máy bơm tăng áp mất điện?
Hãy hình dung hệ thống đơn giản:


Bể chứa → Bơm tăng áp → Van 1 chiều → Đường ống cấp nước

Khi bơm hoạt động, nước được đẩy về phía hệ thống.

Khi bơm dừng:

1. lực đẩy từ máy bơm mất đi;


2. dòng nước tiếp tục chuyển động do quán tính;


3. áp suất phía đường ống có thể đẩy nước ngược;


4. dòng chảy bắt đầu có xu hướng quay về phía bơm;


5. check valve đóng để ngăn dòng ngược.


Nếu van đóng đúng thời điểm và phù hợp với điều kiện hệ thống, dòng ngược được hạn chế.

Nếu van đóng quá chậm, dòng nước có thể đảo chiều trước khi van đóng hoàn toàn.

Nếu van đóng quá đột ngột trong một hệ thống có điều kiện thủy lực bất lợi, quá trình đóng cũng có thể tạo ra xung áp.

2. Water hammer hình thành như thế nào?
Nước thường được xem là chất lỏng khó nén trong phạm vi vận hành thông thường.


Khi một khối nước đang chuyển động bị buộc phải thay đổi vận tốc rất nhanh, năng lượng của dòng chảy được chuyển thành biến đổi áp suất.

Đó là cơ sở của hiện tượng water hammer – búa nước.

Trong hệ thống bơm, búa nước có thể liên quan đến:

• mất điện;


• dừng bơm;


• van đóng nhanh;


• dòng chảy ngược;


• check valve slam;


• thay đổi nhanh tốc độ bơm.


Các tài liệu kỹ thuật về check valve cho hệ thống bơm đều xem reverse flow và water hammer là hai vấn đề cần được đánh giá trong quá trình lựa chọn van.

3. Check valve slam là gì?
Check valve slam có thể hiểu đơn giản là tình trạng bộ phận đóng của van đóng mạnh sau khi dòng nước đã bắt đầu đảo chiều.


Quá trình có thể hình dung:

Bơm dừng → nước tiếp tục chạy → bắt đầu đảo chiều → đĩa van đóng → va đập → phát sinh xung áp.

Nếu hệ thống có cột nước lớn hoặc vận tốc cao, tác động có thể rõ rệt hơn.

Người vận hành thường nhận biết qua:

• tiếng “bụp”;


• tiếng “cạch” mạnh;


• rung đường ống;


• rung van;


• đồng hồ áp suất dao động;


• tiếng động xuất hiện ngay sau khi bơm dừng.


4. Tại sao van 1 chiều máy bơm tăng áp dễ được quan tâm?
Bơm tăng áp thường hoạt động theo chế độ đóng/ngắt hoặc điều chỉnh tốc độ tùy hệ thống.

Ví dụ:

Có nhu cầu dùng nước → bơm chạy.

Không có nhu cầu → bơm dừng.

Chu kỳ này có thể lặp lại nhiều lần trong ngày.

Điều đó đồng nghĩa với việc check valve cũng phải thực hiện nhiều chu kỳ đóng mở.

Nếu van không phù hợp, các dấu hiệu bất thường có thể xuất hiện sớm hơn:

• tiếng kêu;


• rung;


• rò rỉ ngược;


• đóng không kín;


• mòn seat;


• mỏi lò xo.


Do đó, đối với van 1 chiều máy bơm tăng áp, không nên chỉ quan tâm đến áp suất danh nghĩa.

5. Van đóng càng nhanh có phải càng tốt?
Không thể kết luận đơn giản như vậy.

Mục tiêu không phải là “đóng nhanh nhất”, mà là đóng phù hợp với diễn biến dòng chảy của hệ thống.

Một check valve có khả năng đóng nhanh có thể hạn chế thời gian dòng chảy ngược. Tuy nhiên, nếu đặc tính đóng không phù hợp với hệ thống, quá trình thay đổi vận tốc vẫn cần được đánh giá.

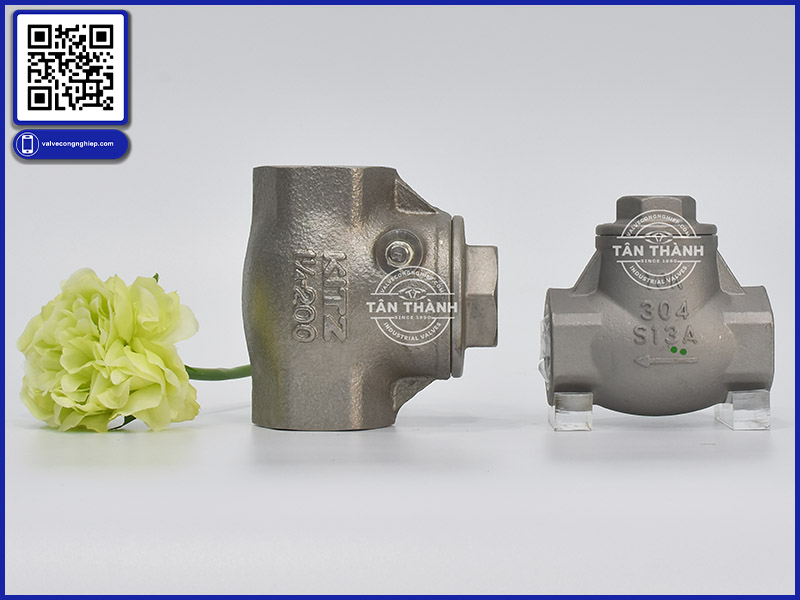

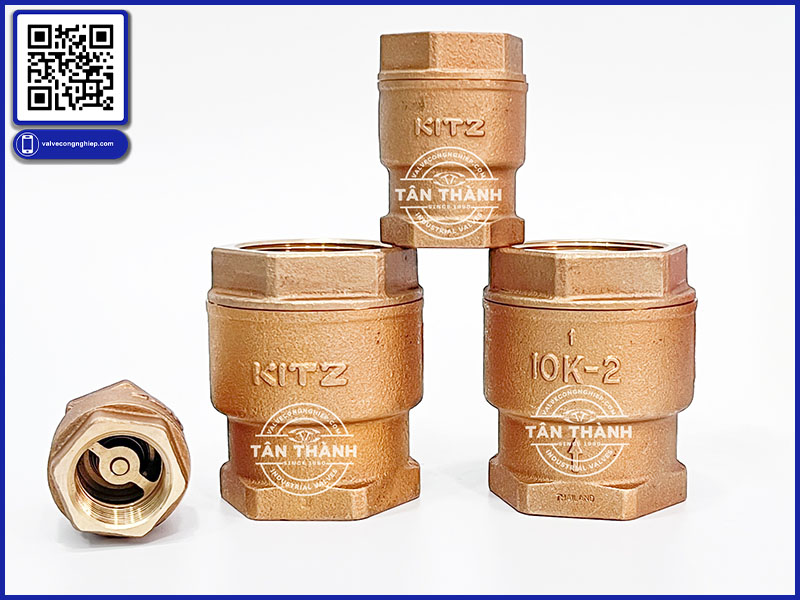

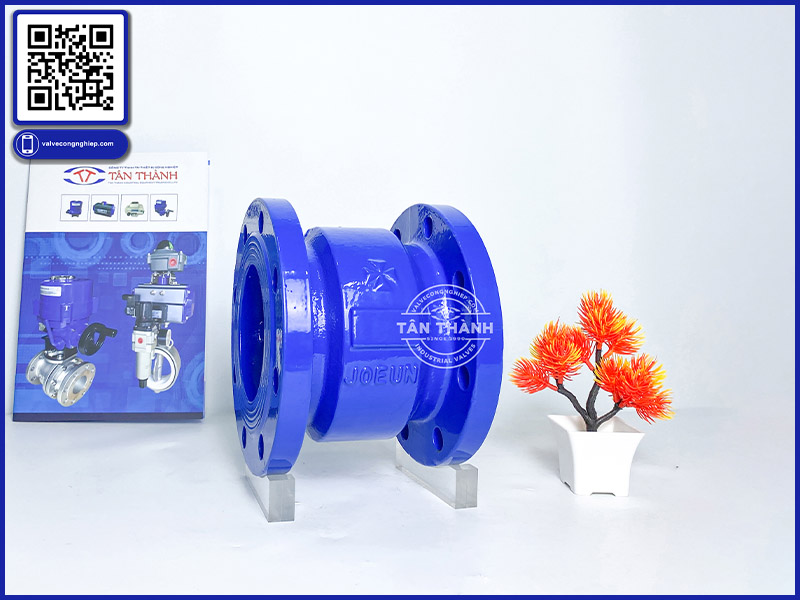

Các thiết kế spring-assisted hoặc silent check có thể được sử dụng trong những ứng dụng cần hạn chế reverse flow và slam, nhưng lựa chọn cụ thể phải dựa trên điều kiện thực tế.

6. Vai trò của van trong hệ thống bơm tăng áp
Có thể chia nhiệm vụ thành hai giai đoạn.

Khi bơm đang chạy
Van cho phép nước đi theo chiều:

Bơm → Hệ thống

Khi bơm dừng
Van hạn chế chiều:

Hệ thống → Bơm

Nhờ vậy có thể giảm nguy cơ:

• nước chảy ngược;


• bơm quay ngược;


• mất ổn định áp suất;


• tác động bất lợi lên cụm bơm.


Đối với hệ thống nhiều bơm song song, việc ngăn nước từ đường ống chung chảy ngược qua bơm không hoạt động còn đặc biệt quan trọng.

7. Vì sao bơm vẫn bị quay ngược dù đã có check valve?
Có thể có nhiều nguyên nhân.

Van đóng không kín
Seat hoặc đĩa bị mòn, kẹt hoặc có dị vật.

Van đóng chậm
Dòng nước đã đảo chiều trước khi van đóng.

Van bị chọn không phù hợp
Đặc tính đóng mở không phù hợp với điều kiện vận hành.

Lắp sai hướng
Mũi tên trên thân van không phù hợp với chiều dòng chảy.

Van bị rung hoặc kẹt
Cặn bẩn, gỉ sét hoặc vật thể lạ có thể ảnh hưởng đến chuyển động của bộ phận đóng.

Vì vậy, nếu bơm có hiện tượng quay ngược sau khi dừng, không nên chỉ thay van mà cần kiểm tra toàn bộ cụm đường ống.

8. Đường ống càng dài, bài toán càng phức tạp
Một tuyến ống ngắn có lượng nước và quán tính dòng chảy khác với tuyến ống dài hàng trăm mét.

Đối với đường ống dài, cần quan tâm:

• chiều dài tuyến;


• cao độ;


• vận tốc dòng nước;


• đường kính;


• vật liệu ống;


• vị trí van;


• vị trí các điểm cao;


• chế độ bơm;


• thời gian đóng van.


Do đó, một loại check valve hoạt động tốt trong hệ thống nhỏ chưa chắc mang lại cùng kết quả trong một hệ thống bơm lớn.

9. Không nên đổ toàn bộ nguyên nhân búa nước cho van 1 chiều
Đây là một sai lầm khá phổ biến.

Nếu hệ thống bị búa nước, thay check valve có thể giúp giảm một phần hiện tượng nếu nguyên nhân nằm ở đặc tính đóng của van.

Nhưng nếu nguyên nhân chính là:

• dừng bơm quá đột ngột;


• vận tốc nước quá cao;


• đường ống quá dài;


• van điều khiển đóng nhanh;


• thay đổi cao độ lớn;


thì chỉ thay check valve chưa chắc giải quyết triệt để.

Tài liệu kỹ thuật về water hammer cũng lưu ý rằng nguồn gây quá độ có thể đến từ nhiều yếu tố của toàn bộ hệ thống chứ không chỉ bản thân check valve.

10. Có thể giảm nguy cơ búa nước bằng cách nào?
Tùy hệ thống, có thể xem xét:

Điều khiển quá trình khởi động/dừng bơm
Soft starter hoặc biến tần có thể giúp thay đổi tốc độ bơm có kiểm soát trong những hệ thống phù hợp.

Lựa chọn check valve phù hợp
Đặc biệt chú ý đến tốc độ đóng và khả năng hạn chế reverse flow.

Kiểm soát vận tốc dòng chảy
Không nên chỉ chọn van theo DN mà bỏ qua lưu lượng.

Đánh giá đường ống
Kiểm tra chiều dài, cao độ, vị trí co/tê và các điểm thay đổi tiết diện.

Xem xét thiết bị chống surge
Trong các hệ thống có yêu cầu cao, kỹ sư có thể cần đánh giá thêm các giải pháp kiểm soát quá độ.

11. Tân Thành lưu ý khi chọn van cho bơm tăng áp
Khi tư vấn van 1 chiều máy bơm tăng áp, Tân Thành khuyến nghị chuẩn bị các thông tin:

• DN đường ống;


• lưu lượng bơm;


• cột áp;


• áp suất hệ thống;


• công suất máy bơm;


• kiểu bơm;


• tần suất đóng/ngắt;


• vị trí lắp van;


• hướng lắp;


• chiều dài tuyến ống nếu có;


• tình trạng búa nước hiện tại.


Những thông tin này giúp lựa chọn van công nghiệp sát với điều kiện thực tế hơn.

Kết luận
Trong hệ thống bơm tăng áp, van 1 chiều máy bơm tăng áp có vai trò quan trọng trong việc hạn chế dòng nước chảy ngược khi bơm dừng. Tuy nhiên, check valve không phải là giải pháp duy nhất cho bài toán búa nước.

Để hệ thống sử dụng van 1 chiều, check valve, van một chiều check valve vận hành ổn định, cần đồng thời xem xét máy bơm, lưu lượng, đường ống, tốc độ dòng chảy và đặc tính đóng của van.

Tân Thành khuyến nghị đánh giá toàn bộ điều kiện vận hành trước khi lựa chọn valve công nghiệp cho hệ thống bơm tăng áp, đặc biệt với những công trình có hiện tượng rung, tiếng va đập hoặc áp suất dao động khi mất điện.
